商品情報

AQ1215F マルチフィールドテスタOTDR 3波長が
検討リストに追加されました

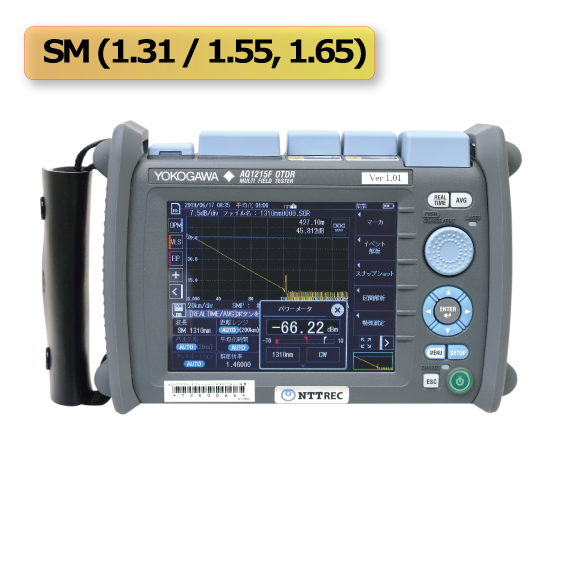

AQ1215F マルチフィールドテスタOTDR 3波長

メーカー :横河計測 商品コード :11245700

●小型軽量で片手でも操作できるハンドヘルドタイプです。
●ハードキー操作の他、タッチパネル操作も可能となり、直観的な操作とショートカットを利用し効率的な作業が可能です。
●電源投入から10秒以内に使用可能になるため作業をお持たせしません。
●スマートマッパー(イベント自動検出機能)を標準搭載し、複雑な線路構成を分かりやすくマップ表示出来ます。
●通常使用で10時間動作可能のバッテリを搭載しています。

pdf 商品リーフレット

※日額レンタル料金は日額料金、その他のレンタル区分は月額料金が表示されています。

ユーザインターフェースユーザインターフェース:タッチスクリーン、ハードキー、ロータリーノブ
外部接続インタフェース:USB2.0 TypeA×2、TypeC×1
光ポート数2(ポート2は1.65μm,フィルター付き)
OTDR
機能
使用波長1310/1550nm ±25nm、1650nm ±5nm
ダイナミックレンジ40/38dB、35dB
パルス幅3,10,20,30,50,100,200,300,500ns,1,2,5,10,20μs
イベントデッドゾーン0.7m
距離レンジ0.2,0.5,1,2,5,10,20,30,40,50,100,200,300,400,512km
パワーメータ機能
測定波長1.31/1.49/1.55/1.625/1.65μm
測定範囲-50~-5dBm
測定確度±0.5dB
ポートOTDRポート
可視光源(専用ポート)φ2.5フェルールタイプ、波長:0.65±20nm、出力:-3dBm以上、変調モード:CW、CHOP(約2Hz)
安定化光源(OTDRポート)波長:1.31/1.55μm、1.65μm  出力レベル:-3±1dBm  変調モード:CW、CHOP(270Hz、1kHz、2kHz)
画面サイズ5.7型カラーTFT液晶ディスプレイ
電源AC電源、内蔵バッテリ(リチウムイオンポリマー、動作時間:10時間以上、充電時間:5時間以内)
その他アイコン表示:AQ7280と同様にスマートマッパーを採用。
レポート作成は、レポート作成ソフト「AQ7932」を添付(Windows10まで使用可能)
寸法/重量210×148×69mm / 1kg

梱包想定重量

4kg

構成品

AQ1215F マルチフィールドテスタOTDR 3波長 本体 1
バッテリ(本体実装) 1
ハンドベルト(本体実装) 1
ACアダプタ(USBコード含む) 1
1.3SM SC-SC光コード(SR7.5) 1
1.5DSM SC-SC光コード 1
SC-SC接続アダプタ 1
ショルダベルト* 1
CD(エミュレーションソフト)* 1
校正証明書(写)* 1
収容ケース 1
