FAQよくある質問

Q LANテスタとは何ですか？誤発注を防ぐために確認すべき仕様と選び方を教えてください。

A

LANテスタとは、LANケーブルの品質や接続状態を診断する測定器です。NTT RECでは、LANケーブルテスタは規格への適合性を判定する「認証試験」対応モデルと、実効通信速度や接続性を確認する「性能検証」モデルなど、用途に応じて選ぶ機器として案内しております。

誤発注を防ぐために、次の仕様確認をおすすめしています。

対象がメタル配線か、光配線かを確認してください。

DSX2-8000はメタルLAN配線の認証試験向けで、VERSIV2はモジュール差し替えにより光ファイバ損失測定や端面検査にも対応する “プラットフォーム”です。
つまり、見た目が似ていても、得意分野が違います。

認証試験が必要か、性能確認・保守が目的かを確認してください。

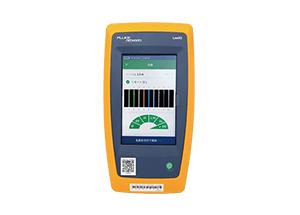

DSX2-8000はCat8までの認証試験や詳細な試験成績に強く、LinkIQは10GBASE-Tまでのケーブル性能テスト、PoE確認、スイッチ情報確認、PINGなどのトラブルシューティング向けです。

必要な規格・速度を確認してください。

Cat6AやCat8の認証が必要ならDSX2-8000が候補になりますし、10GBASE-Tまでの現場確認や保守中心ならLinkIQが合うケースが多いです。

報告書・試験成績書の提出が必要かを確認してください。

DSX2-8000は認証試験とデータ保存に強く、LinkIQもLinkWare PCソフトでレポート作成が可能ですが、そもそも求められる証跡レベルが違います。

本体だけで足りるか、モジュールやアダプタが必要かを確認してください。

特にVERSIV2は本体だけでは試験できず、光配線で使う場合、光損失測定モジュールや端面検査プローブなどが必要です。
DSX2-8000は光配線で使う場合は、追加でモジュール（CFP－SM－ADDなど）が必要になることがあります。

また商品選定で迷ったときは、NTT RECにご相談ください。
利用目的に合わせた測定器を、ご提案させていただきます。

お役立ち情報

• LANテスタとは（LANケーブルの種類・試験）

Q フルークのLANテスタ『DSX2-8000』『VERSIV2』の違いと、用途に合う選び方を教えてください。

A

この3つは、同じフルーク系のLAN関連機器でも、役割が明確に違います。
調達で混同しやすいのですが、NTT RECとしては以下のように整理しています。

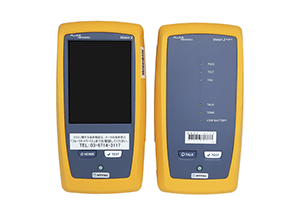

DSX2-8000

DSX2-8000は、メタルLAN配線の認証試験と光測定を行うための中核機です。
Cat8対応で、最大40Gbイーサネットを対象としたツイストペアケーブルの認証試験が可能で、Cat6Aや現行規格で高速な測定ができます。

メタル測定の時は、DSX2-8000のみをレンタルしてください。
光測定の時は、この機器に加えて、この商品をレンタルしてください。

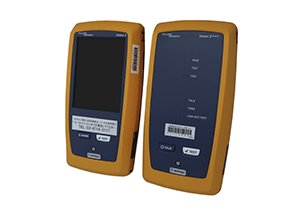

VERSIV2（メイン・リモート）

VERSIV2は、単体で測定できません。測定の際はモジュールと組み合わせる必要があります。
光測定のみで使用する場合は、この機器に加えて、こちらの商品をレンタルしてください。

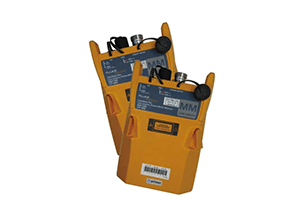

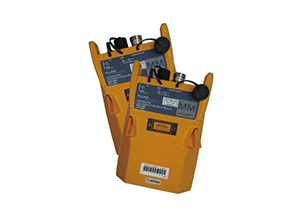

ＣＦＰ－ＭＭ－ＡＤＤ（マルチモード用ファイバモジュール）

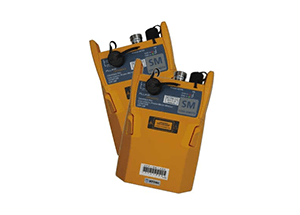

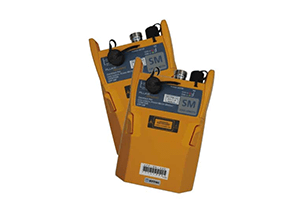

ＣＦＰ－ＳＭ－ＡＤＤ（シングルモード用ファイバモジュール）

もしお困りの場合は、NTT RECにご相談ください。
現場の目的をお伺いしたうえで、最適なLANテスタをご提案いたします。

お役立ち情報

• LANテスタの機能比較

Q 光コネクタとは何ですか？コネクタの種類によって必要な測定器やモジュールは変わりますか？

A

光コネクタとは、光ファイバの先端に取り付けて、機械的に着脱可能な状態で光ファイバ同士や装置と光ファイバを接続するための部品です。
伝送装置間、伝送装置と光ファイバケーブル間、光配線パネル内など、頻繁に着脱が必要な場所で使われております。

端面検査を例に挙げた時に必要な測定器やモジュールなど、前提条件は以下の通りです。

1) 端面検査機器は、コネクタ形状やAPC対応有無で必要なチップ・アダプタが変わります

NTT RECの光コネクタ端面検査装置カテゴリでは、下記の機器がレンタル可能です。

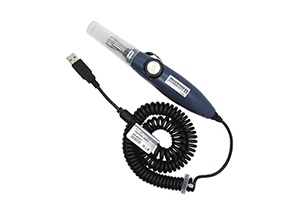

• FiberInspectorプローブ

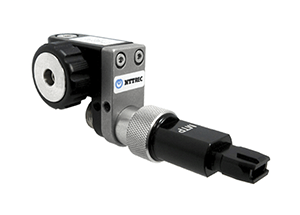

• FiberInspector用チップ（MPO／MTP）

その理由は「端面検査装置が1台あれば全部見られる」わけではなく、対象コネクタに合う先端部品が必要なためです。

2) 多心コネクタ（MPO/MTPなど）は、単心とは別の検査・測定前提になります

MPO/MTP用の端面検査チップやMPO端面検査装置が別に存在することからも分かる通り、多心コネクタは単心コネクタと同じ感覚では扱えません。
特に高密度配線では、端面状態の確認手段まで含めて別構成で考える必要があります。

まとめ

端面状態を見たいなら、端面検査装置や対応チップが必要です。
損失を測りたいなら、光損失測定モジュールやパワーメータ／光源構成が必要です。
それに加えて障害位置まで見たいなら、OTDR系の機器が必要になります。

Q 計測器・測定器のレンタル方法を教えてください。見積もりから発注・納期調整・返却までの流れはどうなりますか？

A

NTT RECでのレンタルは、「商品を選ぶ → 見積もり → 注文 → お届け → 利用 → 返却」という流れが基本です。
初めてのお取引の場合は【お客様登録】が必要で、必要書類確認のため5営業日ほど審査期間をいただいています。

法人向けサービスであり、個人の方はご利用いただけませんのでご了承ください。
また、基本的な流れは、以下の通りです。

1) 商品選定

商品ページから希望商品を選び、「検討リスト」に追加します。
どの商品を選べばよいか分からない場合は、コンタクトセンタに相談でき、利用目的に合わせて機器選定や数量・期間などの相談が可能です。

2) 見積もり

Web会員の方は、専用サイトから見積依頼が可能です。
Web会員でない方は、見積依頼フォームから依頼し、コンタクトセンタから案内を受ける流れになります。

3) ご注文

見積内容にご納得いただけたら、ご注文となります。
Web会員なら、注文・変更・キャンセルまでオンラインで対応でき、過去履歴から再注文も可能です。

4) 納期調整・お届け

基本はご使用になる前日までにお届けします。
<お急ぎの場合は、当日16時までのご注文で当日発送（翌日到着）に対応していますが、一部商品・地域は除きます。
また配送状況や送り状番号は、Web会員ならオンラインで確認可能です。

5) ご利用中

レンタル期間中に故障・破損があった場合は、コンタクトセンタに連絡いただければ、代替品発送などスピーディーに対処します。
ご利用中のレンタル期間の変更は、コンタクトセンタまでお問い合わせください。

6) 返却

ご利用終了後は、NTT RECへご返却ください。
返却時は、納品時の梱包箱・緩衝材を使って梱包して返送いただきます。
レンタル期間は、注文書記載の開始日から、NTT RECに返却機器が到着した日までで計算されます。

お役立ち情報

• ご利用方法

Q 工事の要件に合わせて推奨機材や必要な構成を提案してもらえますか？

A

現場の状況に合わせたご質問もコンタクトセンタでは受け付けております。
ご利用目的に合わせて、機器選定や数量・期間などのご提案もさせていただきます。
詳しくは、お問い合わせください。

TEL：0120-91-5809
受付時間 9:00～17:00(土日祝は除く)
